Ako nainštalovať guľový ventil?

Inštalácia guľového ventilu je úloha, ktorá si vyžaduje určitú úroveň technických poznatkov - ako, ale so správnym vedením sa dá úspešne dosiahnuť. Ako dodávateľ guľôčkového ventilu som tu, aby som sa podelil o komplexného sprievodcu, ako správne nainštalovať guľový ventil.

Pochopenie základov guľových ventilov

Predtým, ako sa ponoríte do procesu inštalácie, je nevyhnutné pochopiť, čo je guľový ventil a ako funguje. Guľový ventil je typ ventilu, ktorý používa dutú, perforovanú a otočnú guľu na reguláciu toku tekutiny cez ňu. Keď je otvor lopty v súlade s potrubím, ventil je otvorený, čo umožňuje prejsť tekutinou. Keď sa guľa otočí o 90 stupňov, pevná časť guľôčok blokuje potrubie a vypne prietok.

Na trhu sú k dispozícii rôzne typy guľôčkových ventilov, napríklad úplný port, redukovaný - port aAPI 6D dvojitý blok a krvácanie loptičky Val. Každý typ má svoje vlastné charakteristiky a aplikácie. Napríklad plné ventily portov ponúkajú minimálne obmedzenie toku, vďaka čomu sú vhodné pre aplikácie, kde je potrebný vysoký prietok. Na druhej strane sú znížené ventily guľôčok portov sú náklady - efektívnejšie a často sa používajú v systémoch, kde prietok nie je kritickým faktorom.

Vyžaduje sa nástroje a materiály

Ak chcete inštalovať guľový ventil, budete potrebovať nasledujúce nástroje a materiály:

• Kľúče: V závislosti od veľkosti ventilu a potrubia možno budete potrebovať nastaviteľné kľúče alebo zásuvkové kľúče.
• Teflónová páska: Toto sa používa na utesnenie závitov ventilu a potrubia, aby sa zabránilo únikom.
• Nožnice na potrubie: Ak potrebujete odrezať potrubie tak, aby sa zmestil na ventil, je potrebná rezačka potrubia.
• Deburing nástroja: Po odrezaní potrubia budete musieť okraje odložiť, aby ste zaistili hladké spojenie.
• Bezpečnostné vybavenie: Bezpečnostné okuliare, rukavice a prachová maska ​​sa odporúča chrániť počas procesu inštalácie.

Pred - príprava inštalácie

1. Vypnúť prietok: Pred začatím inštalácie nezabudnite vypnúť prietok tekutiny v potrubí. To sa dá dosiahnuť uzavretím hlavného ventilu alebo izolačnému ventilu pred inštalačným bodom.
2. Vypustiť plynovod: Akonáhle je prietok vypnutý, vypustite zostávajúcu tekutinu v potrubí, aby ste zabránili únikom počas inštalácie.
3. Zmerať a označte inštalačný bod: Pomocou meracej pásky určte správne umiestnenie guľového ventilu. Potrubie označte v inštalačnom bode, aby ste zaistili presné umiestnenie.
4. Znížte potrubie (v prípade potreby): Ak je potrebné potrubie narezať, aby sa prispôsobil ventilu, použite rezačku potrubia, aby ste urobili čistý rez. Po rezaní pomocou náradia potrubia na odstránenie akýchkoľvek húb alebo ostrých hrán z rezaného konca potrubia.

Inštalačné kroky

1. Naneste teflónovú pásku: Zabalte teflónovú pásku okolo mužských závitov ventilu a potrubia. Nezabudnite zabaliť pásku v smere závitov, aby ste zaistili tesné tesnenie. Páska zabaľte najmenej trikrát až štyrikrát, aby sa správne tesnenie.
2. Pripojte ventil k potrubiu: Opatrne navlečte ventil na potrubie. Pomocou kľúča utiahnite spojenie, ale buďte opatrní, aby ste neprekonali - utiahnite, pretože to môže poškodiť vlákna.
3. Zarovnať ventil: Uistite sa, že ventil je správne zarovnaný s potrubím. Rukoväť ventilu by mal byť v otvorenej polohe, keď je otvor lopty v súlade s potrubím.
4. Utiahnite pripojenie: Použite kľúč na utiahnutie spojenia medzi ventilom a potrubím, až kým nebude útulný. Skontrolujte akékoľvek úniky pomalým otvorením ventilu a pozorovaním pripojenia pre akékoľvek príznaky úniku.
5. Otestujte ventil: Akonáhle je ventil nainštalovaný a utiahnutý, otestujte ho, aby ste zaistili správnu prevádzku. Niekoľkokrát otvorte a zatvorte ventil, aby ste sa uistili, že sa hladko pohybuje a úplne vypne tok.

Post - kontroly inštalácie

1. Skontrolujte úniky: Po testovaní ventilu starostlivo skontrolujte pripojenia, či neobsahuje akékoľvek príznaky úniku. Ak si všimnete akékoľvek úniky, pripojenie ďalej utiahnite alebo pridajte viac teflónovej pásky.
2. Skontrolovať operáciu ventilu: Uistite sa, že ventil pracuje hladko a aby sa rukoväť voľne pohybovala. Ak je ventil ťažko obsluhovaný, môže sa vyskytnúť problém s inštaláciou alebo samotným ventilom.
3. Obnoviť tok: Akonáhle ste spokojní s inštaláciou a ventil funguje správne, obnovte tok tekutiny v potrubí otvorením hlavného ventilu alebo izolačného ventilu proti prúdu.

Riešenie problémov bežných problémov s inštaláciou

1. Únikové spojenia: Ak si všimnete únik pri spojení medzi ventilom a potrubím, najbežnejšou príčinou je nesprávne tesnenie. Pokúste sa utiahnuť pripojenie ďalej alebo pridať viac teflónovej pásky. Ak únik pretrváva, vlákna sa môžu poškodiť a možno budete musieť vymeniť ventil alebo potrubie.
2. Náročná prevádzka ventilu: Ak je ventil ťažko obsluhovaný, mohlo by to byť spôsobené nesprávne zarovnaným ventilom alebo problémom s loptou vo ventile. Skontrolujte zarovnanie ventilu a uistite sa, že rukoväť sa voľne pohybuje. Ak problém pretrváva, obráťte sa na výrobcu ventilov a získajte ďalšiu pomoc.
3. Obmedzenie toku: Ak si všimnete výrazné zníženie prietokovej rýchlosti po inštalácii ventilu, mohlo by to byť spôsobené blokovanou guľou alebo zníženým ventilom portu, ktorý nie je vhodný pre vašu aplikáciu. Skontrolujte loptu vo ventile, či neobsahujú všetky zvyšky alebo blokády. Ak je to potrebné, vymeňte ventil plným ventilom portu.

Prečo si vybrať naše guľové ventily

Ako dodávateľ guľôčkového ventilu ponúkame širokú škálu vysoko kvalitných guľôčkových ventilov, ktoré vyhovujú vašim špecifickým potrebám. Naše ventily sa vyrábajú pomocou najnovších technológií a materiálov najvyššej kvality, aby sa zabezpečila trvanlivosť a spoľahlivý výkon. Poskytujeme tiež vynikajúcu zákaznícku službu a technickú podporu, ktorá vám pomôže pri inštalácii a prevádzke našich ventilov.

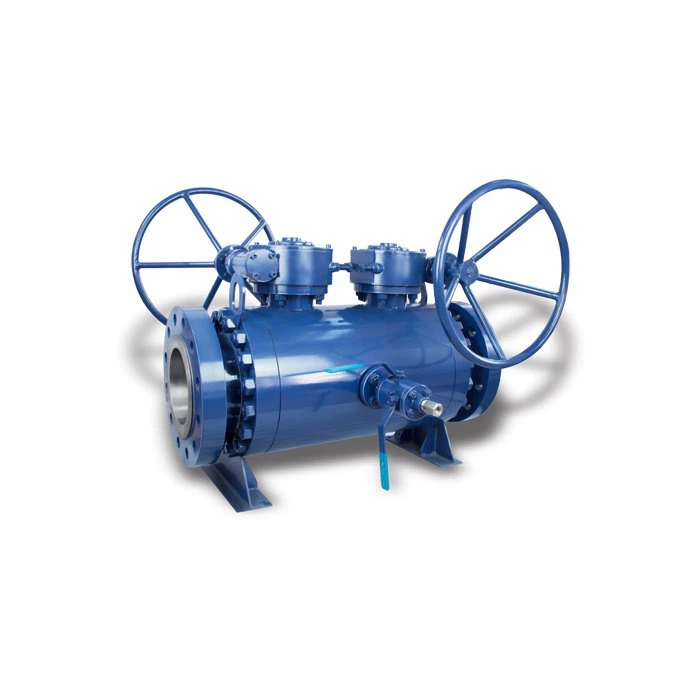

Či už potrebujete štandardný guľový ventil alebo špecializovanýAPI 6D dvojitý blok a krvácanie loptičky Val, máme odborné znalosti a výrobky, ktoré spĺňajú vaše požiadavky. Náš tím skúsených odborníkov vám môže pomôcť pri výbere správneho ventilu pre vašu aplikáciu a poskytnúť vám podrobné pokyny na inštaláciu.

Kontaktujte nás kvôli obstarávaniu

Ak máte záujem o nákup guľôčkových ventilov od nás, pozývame vás, aby ste sa dostali do kontaktu. Náš predajný tím je pripravený prediskutovať vaše potreby, poskytnúť vám cenovú ponuku a sprevádzať vás procesom obstarávania. Tešíme sa na spoluprácu s vami a pomôžeme vám nájsť perfektné riešenia guľôčkových ventilov pre vaše projekty.

Odkazy

• „Príručka ventilov“ od JS Tuzson
• „Potrubné inžinierstvo a výstavba“ od spoločnosti JP Mohitpour
